项目成员：樊艺欧、施雨萌、王家琪、赵亚楠

指导教师：刘晓丹

作品简介：

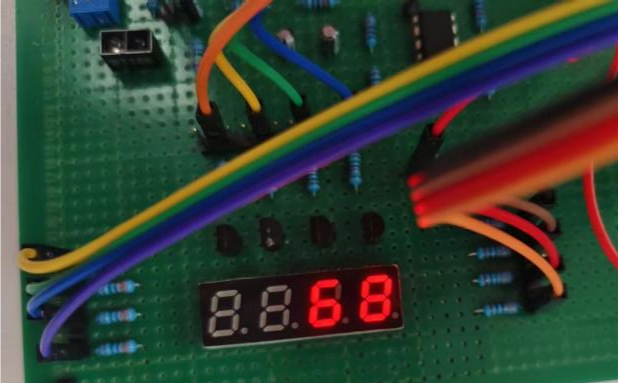

本项目是基于 STM32F103C8T6 单片机的心率监测系统，能实时采集心率信号，通过数码管显示心率数值，借助 OLED 显示屏呈现当前心跳次数并在采集过程中模拟心跳。当心率小于50次/分钟或大于110次/分钟时，蜂鸣器会触发报警，报警两秒后停止。

系统以 STM32F103C8T6 为控制器，用 ST188 红外反射式传感器采集心率信号，经处理电路处理后传输给单片机。显示部分采用共阳极八段数码管和 OLED 显示屏，报警则通过控制 GPIOB 的 Pin_0 引脚驱动蜂鸣器实现。

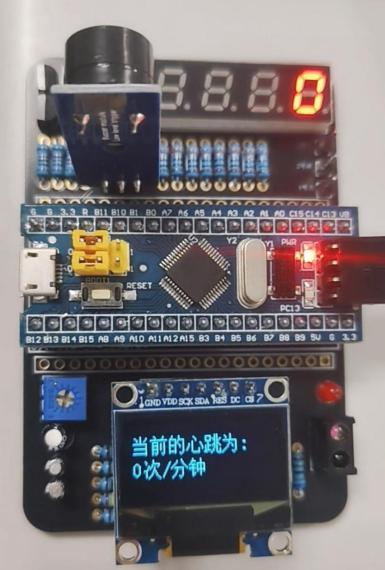

完成功能验证与调试后，采用 PCB 设计将电路集成化，使得电路更加稳定准确。

项目创新点：

①心率异常报警功能：当心率小于50次/分钟或大于110 次/分钟时，蜂鸣器自动鸣叫，两秒后关闭。相比仅检测心率的设计，能及时提醒用户心率异常，提升了系统实用性和安全性。

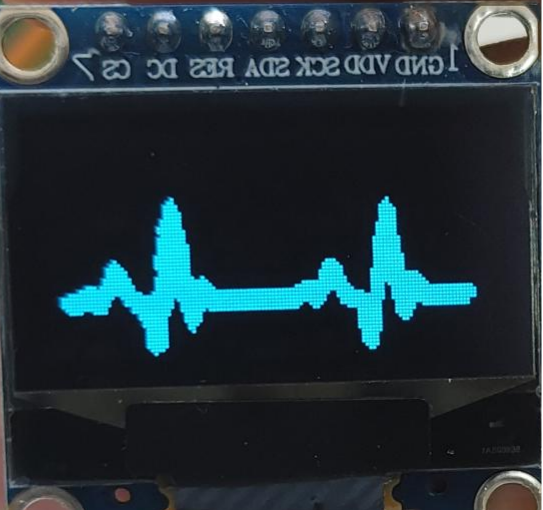

②OLED 屏显示功能：采集过程中显示心电图动图，模拟心跳变化，流畅直观；采集结束后清晰显示心跳信息。与仅用数码管显示相比，内容更丰富、清晰，用户体验更好。

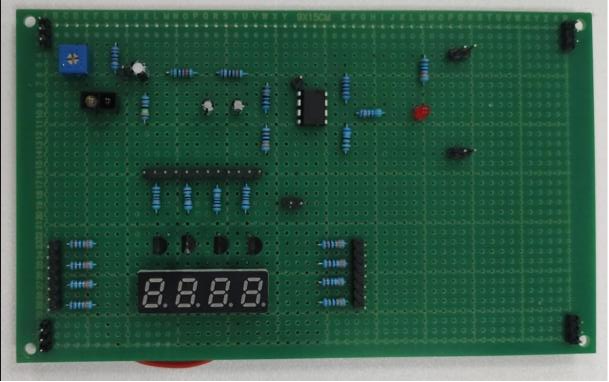

③PCB 打板设计：将洞洞板焊接的电路改为 PCB 打板制作，使电路连接更稳定可靠，减少虚焊、短路等问题，同时缩小系统体积，布局更合理，外观更美观。

项目视频二维码：
